ما هي متطلبات تركيب محرك بقدرة 500 كيلوواط؟

كمورد لمحركات بقدرة 500 كيلو وات، كثيرًا ما يتم سؤالي عن متطلبات التثبيت لهذه الآلات القوية. يعد المحرك بقدرة 500 كيلو وات استثمارًا كبيرًا، ويعد التثبيت المناسب أمرًا بالغ الأهمية لضمان الأداء الأمثل وطول العمر والسلامة. في منشور المدونة هذا، سوف أتعمق في متطلبات التثبيت الرئيسية لمحرك بقدرة 500 كيلووات، مما يوفر رؤى قيمة لأولئك الذين يتطلعون إلى دمج مثل هذا المحرك في عملياتهم الصناعية.

تحضير الموقع

الخطوة الأولى في تركيب محرك بقدرة 500 كيلو وات هي إعداد موقع التثبيت. وهذا ينطوي على عدة اعتبارات مهمة:

متطلبات المساحة

يعد المحرك بقدرة 500 كيلو وات كبيرًا نسبيًا ويتطلب مساحة كافية للتركيب والتشغيل والصيانة. يجب تركيب المحرك في منطقة جيدة التهوية مع وجود مساحة كافية حوله للسماح بتدوير الهواء بشكل مناسب. كقاعدة عامة، يجب أن يكون هناك خلوص بمقدار 3 أقدام على الأقل من جميع جوانب المحرك و5 أقدام فوقه. هذه المساحة ضرورية لمنع ارتفاع درجة الحرارة ولتوفير سهولة الوصول لموظفي الصيانة.

مؤسسة

يجب تركيب المحرك على أساس متين ومستوي لمنع الاهتزاز وضمان التشغيل المستقر. يجب تصميم الأساس بحيث يدعم وزن المحرك وأي معدات مرتبطة به، مثل الوصلات والأحزمة. بالنسبة لمحرك بقدرة 500 كيلو وات، يوصى عادةً بوضع أساس خرساني. يجب أن يكون سمك الأساس 12 بوصة على الأقل ويجب تقويته بشكل صحيح لتحمل القوى الديناميكية الناتجة عن المحرك.

التوريدات الكهربائية

يتطلب المحرك بقدرة 500 كيلو وات قدرًا كبيرًا من الطاقة الكهربائية. قبل التثبيت، من الضروري التأكد من أن إمدادات الكهرباء في الموقع كافية. يجب أن يكون المحرك متصلاً بدائرة كهربائية مخصصة ذات الجهد الكهربي والتيار المناسبين. يجب أيضًا حماية مصدر التيار الكهربائي بواسطة قواطع الدائرة والصمامات المناسبة لمنع التحميل الزائد الكهربائي والدوائر القصيرة. يوصى باستشارة مهندس كهربائي مؤهل لتصميم وتركيب النظام الكهربائي للمحرك.

تركيب المحرك

بمجرد إعداد الموقع، فإن الخطوة التالية هي تركيب المحرك. يتضمن ذلك الخطوات التالية:

تنسيق

تعد المحاذاة الصحيحة للمحرك مع المعدات المدفوعة أمرًا بالغ الأهمية للتشغيل الفعال ولمنع التآكل المبكر. يمكن أن يؤدي عدم المحاذاة إلى حدوث اهتزازات زائدة وضوضاء وتلف المحرك والمعدات التي يتم تشغيلها. لضمان المحاذاة الصحيحة، يتم استخدام أدوات المحاذاة بالليزر بشكل شائع. يمكن لهذه الأدوات قياس محاذاة المحرك والمعدات المدفوعة بدقة وتقديم تعليقات في الوقت الفعلي إلى القائم بالتركيب.

تركيب اقتران

عادةً ما يتم توصيل المحرك بالمعدات المدفوعة باستخدام أداة التوصيل. هناك عدة أنواع من أدوات التوصيل المتاحة، بما في ذلك أدوات التوصيل المرنة والوصلات الصلبة. يعتمد اختيار أداة التوصيل على التطبيق المحدد ومتطلبات المحرك والمعدات المدفوعة. عند تثبيت أداة التوصيل، من المهم اتباع تعليمات الشركة المصنعة بعناية لضمان التثبيت والمحاذاة بشكل صحيح.

تركيب الحزام (إن أمكن)

في بعض التطبيقات، قد يتم توصيل المحرك بالمعدات المدفوعة باستخدام الحزام. عند تثبيت الحزام، من المهم التأكد من أن الحزام مشدود بشكل صحيح. يمكن أن يؤدي الشد الزائد إلى تآكل مفرط للحزام ومحامل المحرك، بينما قد يؤدي الشد الزائد إلى انزلاق الحزام، مما يؤدي إلى انخفاض الكفاءة ونقل الطاقة.

تركيب نظام التبريد

يولد المحرك بقدرة 500 كيلو واط كمية كبيرة من الحرارة أثناء التشغيل، ومن الضروري وجود نظام تبريد فعال لمنع ارتفاع درجة الحرارة. هناك عدة أنواع من أنظمة التبريد المتاحة للمحركات، بما في ذلك تبريد الهواء، وتبريد الماء، وتبريد الزيت.

تبريد الهواء

يعد تبريد الهواء الطريقة الأبسط والأكثر شيوعًا لتبريد المحركات. في نظام تبريد الهواء، يكون المحرك مزودًا بمروحة تنفخ الهواء فوق سطح المحرك لتبديد الحرارة. عند تركيب محرك تبريد الهواء، من المهم التأكد من عدم انسداد فتحات دخول الهواء والعادم للسماح بتدوير الهواء بشكل صحيح.

تبريد المياه

يعد التبريد بالماء طريقة أكثر كفاءة لتبريد المحركات، خاصة في التطبيقات عالية الطاقة. في نظام تبريد الماء، يتم تدوير الماء من خلال سترة تبريد حول المحرك لامتصاص الحرارة. عند تركيب محرك مبرد بالماء، من المهم التأكد من أن مصدر المياه نظيف وخالي من الحطام لمنع انسداد نظام التبريد. وينبغي أيضًا مراقبة معدل تدفق المياه ودرجة الحرارة والتحكم فيها لضمان أداء التبريد الأمثل.

تبريد الزيت

التبريد بالزيت هو طريقة أخرى لتبريد المحركات، خاصة في التطبيقات التي يتوقع فيها ارتفاع درجات الحرارة. في نظام تبريد الزيت، يتم تدوير الزيت عبر المحرك لامتصاص الحرارة. عند تركيب محرك مبرد بالزيت، من المهم التأكد من الحفاظ على مستوى الزيت عند المستوى المناسب وتغيير الزيت بانتظام لمنع التلوث والتدهور.

تركيب نظام التحكم

عادةً ما يتم التحكم في المحرك بقدرة 500 كيلو واط من خلال نظام تحكم يسمح ببدء تشغيل المحرك وإيقافه والتحكم في سرعته. قد يشتمل نظام التحكم على مشغل محرك، ومحرك تردد متغير (VFD)، ولوحة تحكم.

تركيب محرك بداية

مشغل المحرك هو المسؤول عن تشغيل المحرك وإيقافه. هناك عدة أنواع من بادئات المحركات المتاحة، بما في ذلك بادئات التشغيل المباشر (DOL)، وبادئات ستار دلتا، وبادئات التشغيل الناعمة. يعتمد اختيار مشغل المحرك على التطبيق المحدد ومتطلبات المحرك. عند تثبيت بادئ تشغيل المحرك، من المهم التأكد من أن حجمه وتصنيفه مناسبان للمحرك.

تركيب محرك التردد المتغير (VFD).

VFD هو جهاز يسمح بالتحكم الدقيق في سرعة المحرك وعزم الدوران. عند تثبيت VFD، من المهم التأكد من تثبيته وتكوينه بشكل صحيح. يجب تركيب VFD في منطقة جيدة التهوية لمنع ارتفاع درجة الحرارة، ويجب توصيله بالمحرك ومصدر التيار الكهربائي باستخدام الكابلات والموصلات المناسبة.

تركيب لوحة التحكم

لوحة التحكم هي الواجهة بين المشغل ونظام التحكم في المحرك. يتضمن عادةً مفاتيح وأزرار ومؤشرات للتحكم في المحرك ومراقبته. عند تركيب لوحة التحكم، من المهم التأكد من سهولة الوصول إليها ومن أن الأسلاك تم تصنيفها وتنظيمها بشكل صحيح.

اعتبارات السلامة

تعتبر السلامة ذات أهمية قصوى عند تركيب محرك بقدرة 500 كيلو واط. وينبغي أن تؤخذ اعتبارات السلامة التالية في الاعتبار:

السلامة الكهربائية

كما ذكرنا سابقًا، يجب تركيب مصدر التيار الكهربائي للمحرك وحمايته بشكل صحيح لمنع المخاطر الكهربائية. يجب أن يتم إجراء جميع التوصيلات الكهربائية بواسطة كهربائي مؤهل، ويجب تأريض المحرك لمنع حدوث صدمة كهربائية.

السلامة الميكانيكية

يجب حماية المحرك والمعدات المرتبطة به لمنع التلامس العرضي مع الأجزاء المتحركة. يجب تركيب واقيات حول مروحة المحرك والوصلة والأحزمة لمنع إصابة الأفراد.

السلامة من الحرائق

يجب تركيب المحرك في منطقة مقاومة للحريق، كما يجب تركيب أنظمة إخماد الحريق المناسبة في حالة نشوب حريق. يجب أيضًا تصميم النظام الكهربائي لمنع الحرائق الكهربائية.

التكليف والاختبار

بمجرد تركيب المحرك، من المهم تشغيل المحرك واختباره للتأكد من أنه يعمل بشكل صحيح. يتضمن التشغيل فحص التركيب والأسلاك ونظام التحكم للتأكد من أن كل شيء على ما يرام. يتضمن الاختبار تشغيل المحرك بسرعات وأحمال مختلفة للتحقق من أدائه وتحديد أي مشاكل محتملة.

أثناء التشغيل والاختبار، يجب مراقبة المعلمات التالية:

• درجة حرارة: يجب مراقبة درجة حرارة المحرك للتأكد من عدم تجاوزها للحدود الموصى بها من قبل الشركة المصنعة.
• اهتزاز: يجب مراقبة اهتزاز المحرك للتأكد من أنه ضمن الحدود المقبولة. يمكن أن يشير الاهتزاز المفرط إلى عدم المحاذاة أو مشاكل أخرى.
• التيار والجهد: يجب مراقبة تيار المحرك وجهده للتأكد من أنهما ضمن النطاق المحدد.

في الختام، يتطلب تركيب محرك بقدرة 500 كيلو وات تخطيطًا دقيقًا، وتقنيات تركيب مناسبة، والتزامًا صارمًا بأنظمة السلامة. من خلال اتباع متطلبات التثبيت الموضحة في منشور المدونة هذا، يمكنك التأكد من أن محرك 500 كيلو وات الخاص بك يعمل بكفاءة وموثوقية وأمان.

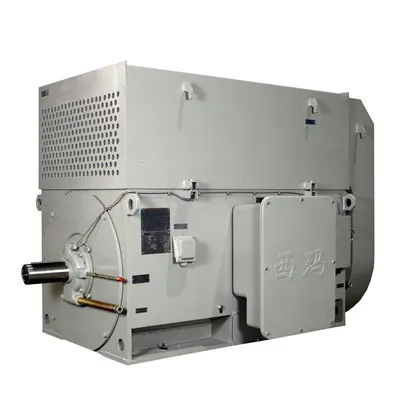

إذا كنت في السوق لشراء محرك بقدرة 500 كيلو وات أو لديك أي أسئلة حول تركيب المحرك، فلا تتردد في الاتصال بنا. نحن المورد الرئيسي للجودة العاليةالمحركات الصناعية غير المتزامنة,محرك الدوران المستمر، والمحرك 1000 كيلو واط. فريق الخبراء لدينا على استعداد لمساعدتك في اختيار المحرك الخاص بك واحتياجات التثبيت.

مراجع

• دليل التركيبات الكهربائية للمحركات الصناعية، دليل الشركة المصنعة
• أنظمة تبريد المحركات: المبادئ والتطبيقات، منشورات الصناعة
• معايير السلامة لتركيب المحركات، الكود الكهربائي الوطني
